Teknik resminiz tezgaha, parçanız ölçüm raporuyla elinize
CNC işleme bizde bir teknik resim ya da 3B modelle başlar. Parçayı inceleyip uygun tezgahı seçer, CAM programını hazırlar, ilk parçayı onaylattıktan sonra üretime geçeriz. Kritik ölçüler koordinat ölçüm cihazında (CMM) doğrulanır ve raporu parçayla birlikte teslim edilir.
Ankara'nın savunma ve havacılık ekosisteminin içinde, ASELSAN ve TUSAŞ projelerinde edindiğimiz disiplini her sektörden müşterimize aynı şekilde uyguluyoruz. CNC işleme ile birlikte kaynaklı imalat ve montaj da aynı çatı altında olduğu için kaynaklı bir gövdenin işlenmiş yüzeylerini tek seferde, tek sorumlulukla teslim edebiliyoruz.
5 eksen CNC işleme merkeziHangi CNC işlemlerini yapıyoruz?
Freze ve torna işlerini aynı fabrikada topladığımız için hem prizmatik hem silindirik parçalar, hem de ikisinin birleştiği karmaşık geometriler tek adreste tamamlanır.

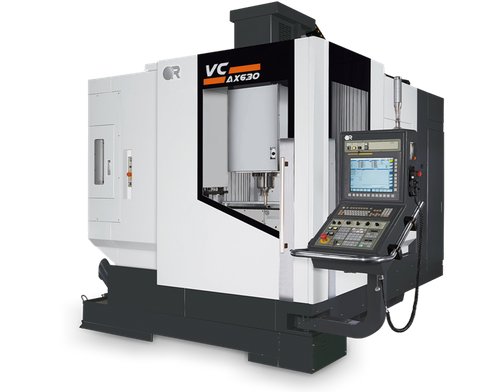

5 eksen CNC işleme
Victor Vcenter-AX630 üzerinde B ve C eksenli döner tablayla tek bağlamada beş yüzey işleme. Eğik delikler, açılı cepler ve serbest yüzeyler ikinci bağlama hatası olmadan işlenir. X / Y / Z: 700 / 500 / 500 mm, 12.000 d/dk iş mili.
3 ve 4 eksen CNC frezeleme
Yang SV1000 (1020 × 510 × 510 mm) ve 4. eksenli Topper Tongtai TMV-720A ile plaka, gövde, fikstür ve kalıp bileşenleri. Uzun parçalar ve çoklu bağlama ile küçük seriler burada işlenir.
CNC tornalama
Victor Vturn-26E (10" ayna) ve Frontier TZ-8 CNC tornalarda mil, burç, flanş, kovan ve pim tipi parçalar; yatak üzeri çevirme çapı Ø420 mm, tornalama boyu 480 mm'ye kadar.
Prototip ve tek parça
Tek bir numune de olsa aynı planlama ve ölçüm disipliniyle işliyoruz. Üniversal torna ve frezemiz hazırlık ve tek parça işlerini hızlandırır.
Tekrarlı seri üretim
Onaylanan ilk parçanın programı ve bağlama düzeni saklanır; sonraki partiler aynı programla, aynı ölçülerde çıkar. Sevkiyat partileri termininize göre planlanır.
CAM programlama ve tersine mühendislik
Siemens NX, SolidWorks ve Catia ile modelleme ve CAM. Teknik resmi olmayan parçayı ölçüp modelleyerek yeniden üretiriz.
CNC işleme kapasitemiz bir bakışta
Parçanızın ölçüsünü ve adedini paylaşın; hangi tezgahta işleneceğini ve termini aynı gün bildirelim. Tezgahların tamamı makine parkı sayfamızda.
| Tezgah | Tür | Çalışma alanı |
|---|---|---|
| Victor Vcenter-AX630 | 5 eksen CNC işleme merkezi | 700 / 500 / 500 mm · B + C ekseni |
| Yang SV1000 | 3 eksen CNC işleme merkezi | 1020 / 510 / 510 mm |
| Topper Tongtai TMV-720A | 4 eksen CNC işleme merkezi | 720 / 480 / 530 mm |
| CNC işleme merkezi | 3 eksen | 510 / 400 / 300 mm |
| Victor Vturn-26E | CNC torna · 10" ayna | X / Z 380 / 610 mm |
| Frontier TZ-8 | CNC torna · 8" ayna | Ø420 mm yatak üzeri · 480 mm boy |
İşlediğimiz malzemeler
Alüminyum alaşımları, imalat ve ıslah çelikleri, paslanmaz çelik, pirinç ve bronz ile mühendislik plastikleri. Malzeme sertifikası talep ettiğinizde EN 10204 3.1 ile birlikte gelir.
Toleranslar ve yüzey
Teknik resminizdeki tolerans ve yüzey pürüzlülüğü değerlerine göre işler, dar toleranslı ölçüleri CMM'de ölçerek raporlarız. Geometrik toleranslar (GD&T) ölçüm planına dahil edilir.
Kaplama ve ısıl işlem
Eloksal, kromatlama, boya, sertleştirme ve nitrasyon gibi işlemleri onaylı tedarikçilerimizde yaptırır, raporlarını sevkiyat dosyasına ekleriz. Parça size bitmiş hâlde gelir.
CNC işleme teklifinden sevkiyata altı adım
Her iş, entegre dijital imalat sistemimizde bir iş emriyle açılır; malzemeden ölçüme her adım o iş emrine bağlı kayıt altına alınır.
Teklif
Teknik resim, STEP modeli ya da numune; adet ve termin.
Malzeme
Sertifikalı malzeme döküm numarasıyla kayda alınır.
CAM
Program, takım listesi ve bağlama planı hazırlanır.
İlk parça
İlk parça ölçülür, onaydan sonra seri başlar.
Ölçüm
Kritik ölçüler CMM'de doğrulanır, rapora yazılır.
Sevkiyat
Uygunluk belgesi ve ölçüm raporuyla teslim.
Her CNC parçasının belgesi yanında gelir
Savunma ve havacılık müşterilerimizin istediği belge düzenini standart hâline getirdik; aynı düzen her müşterimiz için geçerlidir. Teslim ettiğimiz her parça için hangi malzemeden, hangi tezgahta, hangi programla işlendiğini ve hangi ölçüm raporuyla onaylandığını gösterebiliriz.
- Uygunluk belgesi (CoC) her sevkiyatta
- Kritik ölçülerin CMM ölçüm raporu
- EN 10204 3.1 malzeme sertifikası ve döküm numarası
- Kaplama ve ısıl işlem raporları onaylı tedarikçilerden
- İstenen formatta ilk numune raporu (FAI)
CMM ölçümAnkara'da CNC işleme hizmeti verdiğimiz sektörler
Savunma sanayii
Kritik parçalar, yedek parça, fikstür ve tooling. Savunma sanayi talaşlı imalat
Havacılık
Uçak donanımları, yer destek ekipmanı parçaları ve test düzenekleri için işlenmiş bileşenler.
Makine üreticileri
Gövde, mil, flanş ve bağlantı elemanları; kaynaklı şaselerin işlenmiş yüzeyleri.
Medikal ve gıda
Paslanmaz çelik ve alüminyum parçalar, robot ve makine alt montajları.
Talaşlı imalatın tamamı için Ankara talaşlı imalat sayfamıza bakabilirsiniz.
Ankara'da CNC işleme hakkında
CNC işleme teklifi için ne göndermem gerekir?
Teknik resim (PDF) ve varsa 3B model (STEP, X_T) yeterlidir; adet, malzeme ve istediğiniz termini de yazın. Teknik resim yoksa numuneyi ölçüp modelleyerek resmini biz çıkarabiliriz. Dosyaları iletişim formundan, e-postayla (info@yukselgrup.com.tr) ya da WhatsApp'tan gönderebilirsiniz.
5 eksen CNC işleme hangi parçalarda avantaj sağlar?
Birden fazla yüzeyinde delik, cep ve açılı özellikler bulunan parçalarda. Parça tek bağlamada beş yüzeyden işlendiği için bağlama sayısı azalır, yüzeyler arası konum hassasiyeti artar ve toplam süre kısalır. Kalıp çekirdekleri, fikstür gövdeleri ve havacılık braketleri tipik örneklerdir.
En büyük hangi ölçüde parça işleyebilirsiniz?
Frezede 1020 × 510 × 510 mm'ye kadar, 5 eksende 700 × 500 × 500 mm çalışma hacmi; tornada yatak üzeri Ø420 mm ve 480 mm boy. Daha uzun parçalar üniversal tornada (punta arası 2000 mm'ye kadar) işlenebilir.
Tek parça üretim yapıyor musunuz, en az sipariş adedi var mı?
Evet, tek parça da işliyoruz; en az adet şartımız yok. Prototip aşamasında hazırladığımız program ve bağlama düzeni seri üretime geçildiğinde aynen kullanılır.
Teslim süresi ne kadar?
Parçanın karmaşıklığına, malzeme temin süresine ve adede göre değişir. Teklifle birlikte net termin veririz; acil işler için tezgah planında öncelik verebildiğimiz durumları açıkça belirtiriz.
Parçalarla hangi belgeler gelir?
Her sevkiyatta uygunluk belgesi (CoC) ve kritik ölçülerin CMM ölçüm raporu. Talep hâlinde EN 10204 3.1 malzeme sertifikası, kaplama ve ısıl işlem raporları ve ilk numune raporu (FAI) eklenir.
Fabrikanız Ankara'da nerede?
İvedik OSB, Serhat Mah. 1363. Cadde No:77, Yenimahalle / Ankara. Hafta içi 08:00 – 18:00 arasında randevuyla ziyaret edebilir, tezgahları çalışırken görebilirsiniz.
CNC işleme teklifi alın
Teknik resminizi ya da modelinizi gönderin; Ankara'daki fabrikamızda uygun tezgahı ve termini belirleyip aynı gün dönüş yapalım.
